- Χρήση
Βελτιστοποιημένη.
Με τη βοήθεια του διαμορφωτή (configurator), μπορείτε να προσδιορίσετε γρήγορα τη σύνθεση των στηριγμάτων MULTIPROP και τα απαιτούμενα υλικά, ενώ ταυτόχρονα να βελτιστοποιήσετε τις ποσότητες των υλικών με βάση αυτά τα δεδομένα.
- Εφαρμογή
Ευκολονόητη.
Ο διαμορφωτής ξεχωρίζει για την απλή λειτουργία του. Επιπλέον, οι επιμέρους επιλογές υποστηρίζονται από εικόνες.
- Εξυπηρέτηση
Χωρίς κόστος.
Ο διαμορφωτής είναι διαθέσιμος δωρεάν και χωρίς εγκατάσταση.
Περιγραφή Χρήσης
-

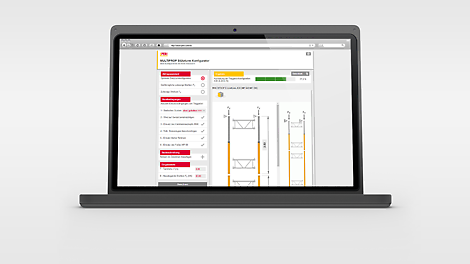

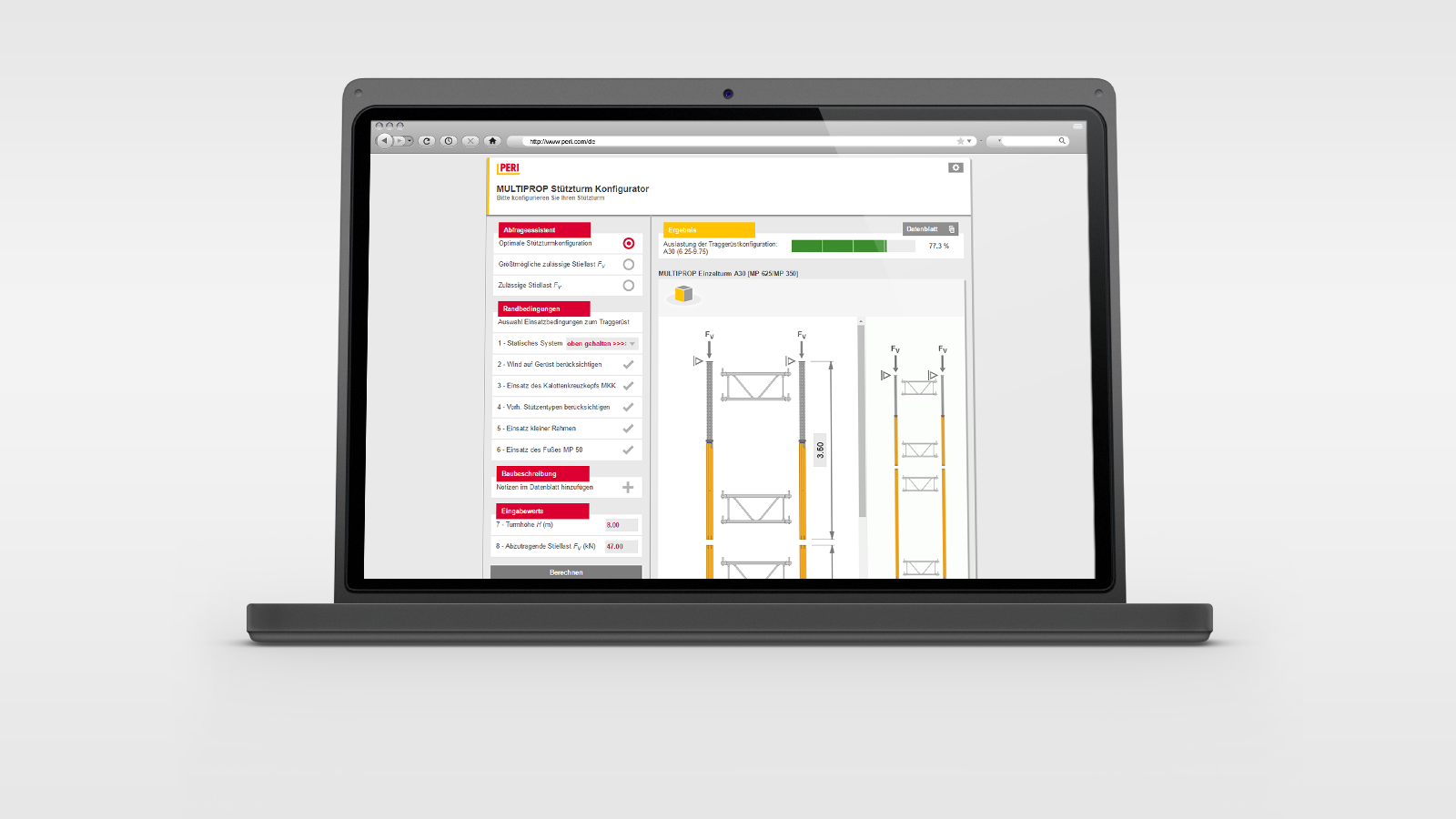

![Der MULTPROP Stützturm Konfigurator zur Bestimmung der optimalen Stützturmkonfiguration.]( "MULTIPROP Stützturm Konfigurator")
Μετά την επιλογή του τύπου υπολογισμού, ο χρήστης καθορίζει την επιθυμητή διαμόρφωση υποστύλωσης και παίρνει τα επιμέρους αποτελέσματα. Αυτά εμπεριέχουν την αναπαράσταση του στατικού συστήματος, τον αντίστοιχο τύπο διαμόρφωσης για τον Πύργο Υποστύλωσης PERI MULTIPROP, τα επιτρεπόμενα κάθετα φορτία ποδιών Fv σε Kn, τα αντίστοιχα μήκη επέκτασης των ορθοστατών, τον αριθμό των διαφορετικών επιμέρους εξαρτημάτων και εάν είναι εφικτό την χρηστικότητα του πύργου υποστύλωσης.
Η εφαρμογή παρέχει ακόμα τη δυνατότητα εξαγωγής των αποτελεσμάτων σε μορφή PDF προς εκτύπωση ή αποστολή με e-mail. Επίσης περιλαμβάνεται σε αυτό το φύλλο εργασίας η περιγραφή της κατασκευής για τους πελάτες.
Το εργαλείο δίνει την δυνατότητα επιλογής ποικίλων διαμορφώσεων, και λαμβάνει υπόψη τις επιδράσεις του ανέμου στην υποστύλωση. Αυτή η εφαρμογή παρέχει λύσεις για πύργους με ύψος μεταξύ 1,95m και 14,90m.
Είσοδος στην εφαρμογή
Συνδεθείτε πατώντας παρακάτω
Πρότυπο
Οι υπολογισμοί βασίζονται στο Ευρωπαϊκό πρότυπο DIN EN 12812 «Προσωρινή Κατασκευή - Απαιτήσεις απόδοσης και γενικός σχεδιασμός» συμπεριλαμβανομένου του Εθνικού Παραρτήματος. Αυτό το πρότυπο ρυθμίζει μεταξύ άλλων, την εφαρμογή των κατασκευών υποστύλωσης και περιλαμβάνει τις διαδικασίες του σχεδιασμό τους.
Που βασίζεται
Η βάση για το Εργαλείο Υπολογισμού για τον Πύργο Υποστύλωσης MULTIPROP είναι η έκθεση δοκιμών της Βαυαρικής Εμπορικής Δημόσιας Αρχής (LGA) με αριθμό S-N/040361 από τις 26.10.2005 και τις προεκτάσεις S-N/100134 και S-N/120134 και τα δεδομένα αποτελεσμάτων για τον Πύργο Υποστύλωσης PERI MULTIPROP, τα οποία λαμβάνονται από τις οδηγίες συναρμολόγησης του συστήματος υποστύλωσης PERI MULTIPROP.
Γνώση του προτύπου και της ορολογίας του είναι απαραίτητη για την εφαρμογή των αποτελεσμάτων του.
Πρόσθετες πληροφορίες
- Έκθεση δοκιμής της LGAS-N/040361 με τις προεκτάσεις S-N/100134 και S-N/120134
- Οδηγίες συναρμολόγησης για τον Πύργο Υποστύλωσης PERI MULTIPROP
- Τυποποιημένα χαρακτηριστικά του προϊόντος ως βάση για τον υπολογισμό του συστήματος βάση του DIN EN 12812:2008-12
- Πίνακες PERI 2014
