App icon PERI ST 100 Stacking Tower Configurator

Πρόγραμμα Υπολογισμού Πύργου Υποστύλωσης ST 100

Υπολογίστε γρήγορα και εύκολα τα επιτρεπόμενα φορτία των ποδιών του πύργου υποστύλωσης PERI ST 100.

Το εργαλείο Υπολογισμού του Πύργου Υποστύλωσης ST 100 βοηθάει στη διαμόρφωση των παραμέτρων για κατασκευές υποστύλωσης.  Με την βοήθεια αυτής της διαδικτυακής εφαρμογής, οι χρήστες προσδιορίζουν εύκολα, γρήγορα και με ακρίβεια  τα επιτρεπόμενα φορτία των ποδιών καθώς και τα ελάχιστα φορτία έναντι ολίσθησης. Τα αποτελέσματα βασίζονται στη Δοκιμή Τύπου TP-12-004 της Γερμανικής Δημόσιας Αρχής και των δεδομένων απόδοσης από την PERI.

Μετά την εισαγωγή των παραμέτρων για ελεύθερη ή δεσμευμένη μετατόπιση στην κορυφή του πύργου, ο χρήστης παίρνει μεμονωμένα αποτέλεσμα. Αυτά εμπεριέχουν την αναπαράσταση του στατικού συστήματος, τον αντίστοιχο τύπο υπολογισμού για τον Πύργο Υποστύλωσης PERIST 100, την μέγιστη επέκταση της κεφαλόβιδας και πατόβιδας, και τα επιτρεπόμενα κάθετα φορτία ποδιών Fv, εφόσον απαιτείται Fv, ελάχιστα σε kN.

Η εφαρμογή παρέχει ακόμα τη δυνατότητα εξαγωγής των αποτελεσμάτων σε μορφή PDF προς εκτύπωση ή αποστολή με e-mail. Επίσης σε αυτό το φύλλο εργασίας περιλαμβάνεται η περιγραφή της κατασκευής για τους πελάτες.
Η εφαρμογή παρέχει την δυνατότητα επιλογής ποικίλων διαμορφώσεων για διαφορετικούς τύπους κεφαλόβιδας, λαμβάνει υπόψη τις επιδράσεις του ανέμου στον πύργο και την χρήση διαγώνιων δεσιμάτων. Αυτή η εφαρμογή παρέχει λύσεις για ύψη πύργων μεταξύ 1,80m και 22,29m.

Πρότυπο

Οι υπολογισμοί βασίζονται στο Ευρωπαϊκό πρότυπο DIN EN 12812 «Προσωρινή Κατασκευή - Απαιτήσεις απόδοσης και γενικός σχεδιασμός» συμπεριλαμβανομένου του Εθνικού Παραρτήματος. Αυτό το πρότυπο ρυθμίζει μεταξύ άλλων, την εφαρμογή  υποστύλωσης κατασκευών  και περιλαμβάνει τις διαδικασίες σχεδιασμού τους.

Που βασίζεται

Η βάση για το εργαλείο υπολογισμού για τον Πύργο Υποστύλωσης ST 100 είναι οι εκθέσεις δοκιμών της Γερμανικής Δημόσιας Αρχής (DIBt) στο Βερολίνο με αριθμό TP-12-004 από τις 21.11.2012 και τα δεδομένα απόδοσης για τον πύργο υποστύλωσης PERI ST 100, τα οποία λαμβάνονται από τις οδηγίες συναρμολόγησης του συστήματος PERI ST 100.

Γνώση του προτύπου και της ορολογίας του είναι απαραίτητη για την εφαρμογή των αποτελεσμάτων του.

Πρόσθετες πληροφορίες

  • Πιστοποιημένοι υπολογισμοί από το DIBtTP-12-004
  • Οδηγίες συναρμολόγησης του Πύργου Υποστύλωσης ST 100
  • Τυποποιημένα χαρακτηριστικά του προϊόντος ως βάση για τον υπολογισμό του συστήματος βάση του DINEN 12812:2008-12
  • Πίνακες PERI 2014

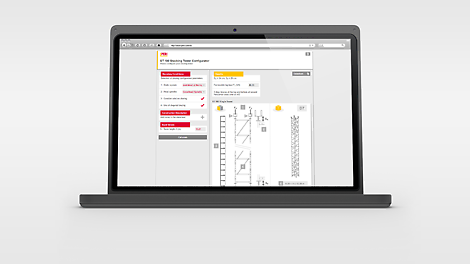

The ST 100 Stacking Tower Configurator for the calculation of the permissible leg loads and the minimum loads against sliding.
