Επισκόπηση

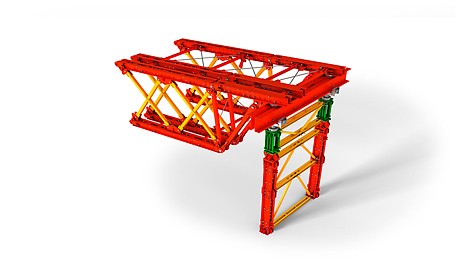

Με τον πύργο υποστύλωσης βαρέως τύπου PERI VST και το δικτύωμα VRB τα φορτία σκυροδέτησης της γέφυρας μπορούν να μεταφερθούν με ασφάλεια κατά μήκος πολύ μεγάλων ανοιγμάτων. Ο πύργος βαρέως τύπου από το σύστημα VARIOKIT επιτρέπει αποδοτικές λύσεις, όχι μόνο για την κατασκευή γεφυρών αλλά και για εξειδικευμένες εφαρμογές στην βιομηχανία.
Αποδοτικό
Η υψηλή φέρουσα ικανότητα και η βελτιστοποιημένη δομική ανάλυση βοηθούν στη μείωση της ποσότητας των απαιτούμενων υλικών στο εργοτάξιο.
Ευέλικτο
Οι λύσεις με ενοικάσιμα εξαρτήματα πληρούν τις πλέον διαφορετικές απαιτήσεις έργου.
Εξαιρετικά απλό
Γρήγορη και απλή συναρμολόγηση με ενσωματωμένες συνδέσεις με πείρους.

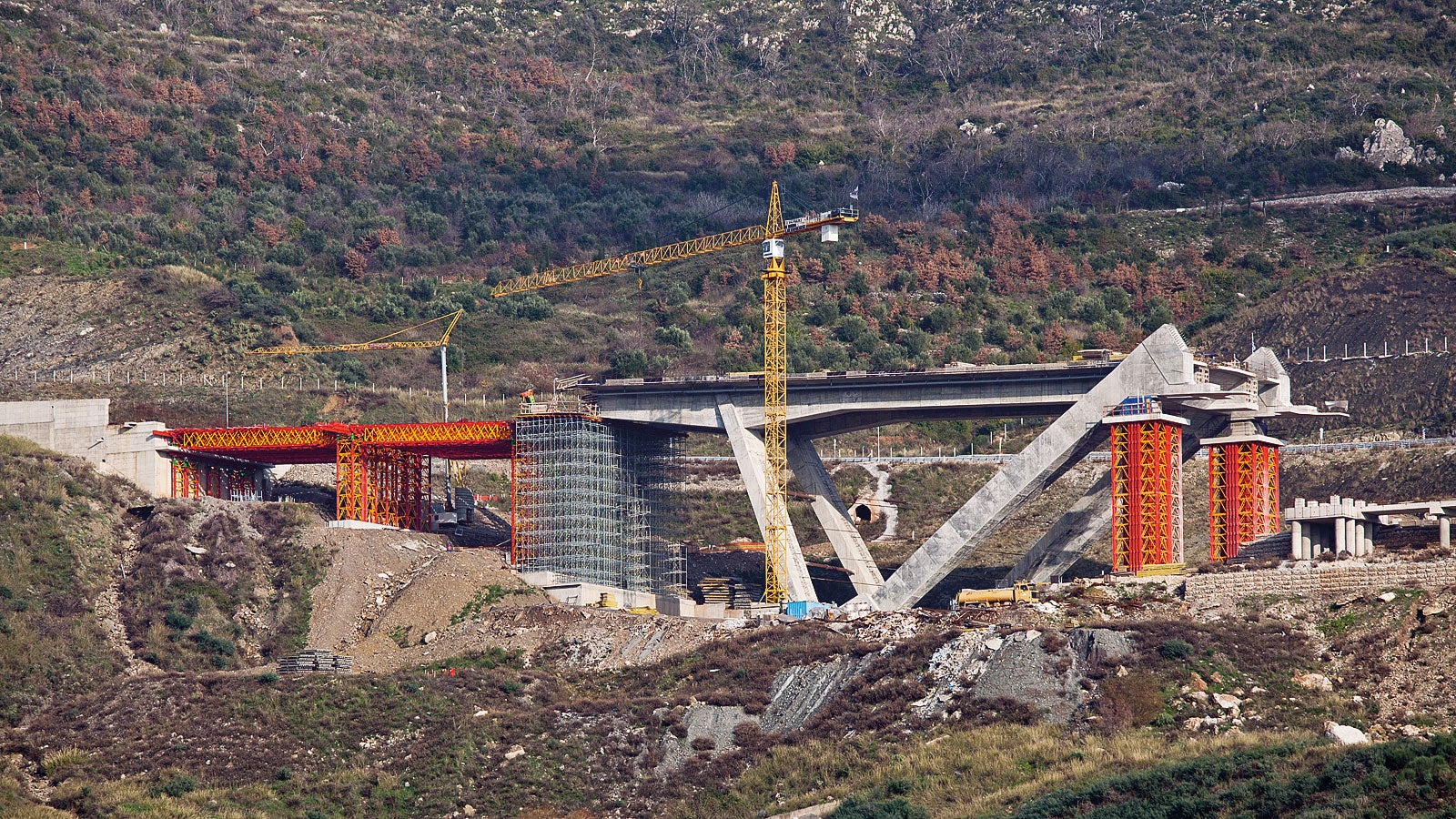

Πύργος Υποστύλωσης Βαρέως Τύπου VST
Ανάλογα με την διάταξη των τυποποιημένων εξαρτημάτων, είναι δυνατή η δημιουργία διαφορετικών τύπων υποστύλωσης:
Πύργοι με 4 πόδια
Διαστάσεις 2 m x 2 m στην τυποποιημένη διάταξή του
Ή σε κάθε στατικά απαιτούμενη διάσταση έως 6,50 m x 6,50 m
Πύργοι με πόδια
Σε περιοχές που πρέπει να φέρουν υψηλά φορτία, η φέρουσα ικανότητα μπορεί να διπλασιαστεί επί τόπου μέσω της χρήσης επιπλέον ποδιών.
Πλαίσια πύργου υποστύλωσης
Οι μονοί πύργοι μπορούν επίσης να στερεωθούν στα πλαίσια και αυτό τους παρέχει τη δυνατότητα να επιτύχουν μία αισθητά υψηλότερη εγκάρσια ακαμψία σε μία κατεύθυνση.
Xωροδικτύωμα
Συνδέοντας επιμέρους πλαίσια πύργων υποστύλωσης, είναι επίσης δυνατή η αύξηση της εγκάρσιας ακαμψίας στην δεύτερη κατεύθυνση.
Πλαίσια κυρίων δοκών
Στην περιοχή των ακρόβαθρων και των βάθρων, το σύστημα μπορεί να εφαρμοστεί επίσης ως πλαίσιο κύριων δοκών έως το ύψος των 10 m, αλλά μόνο με την στήριξη της κεφαλής.
Το σύστημα συμπληρώνεται με το PERI UP το οποίο παρέχει ασφαλή πρόσβαση.
Τεχνικές Λεπτομέρειες
- Φορτία ποδιών έως 700 kN
- Ανάπτυξη καθ’ ύψος έως 40 m συμπεριλαμβάνεται στις οδηγίες συναρμολόγησης
- Μεγαλύτερα ύψη είναι δυνατά κατόπιν σχεδιασμού προσαρμοσμένου στο έργο
- Η ρυθμιζόμενη κεφαλή μπορεί να λειτουργήσει με προεξέχοντα υδραυλικό μηχανισμό όταν είναι πλήρης φορτίου
- Όλα τα ύψη είναι συνεχώς υλοποιήσιμα με τα μεταβαλλόμενα μήκη των ραγών RCS, τα εγκάρσια και κατά μήκος γεμίσματα, και τη ρυθμιζόμενη κεφαλή.

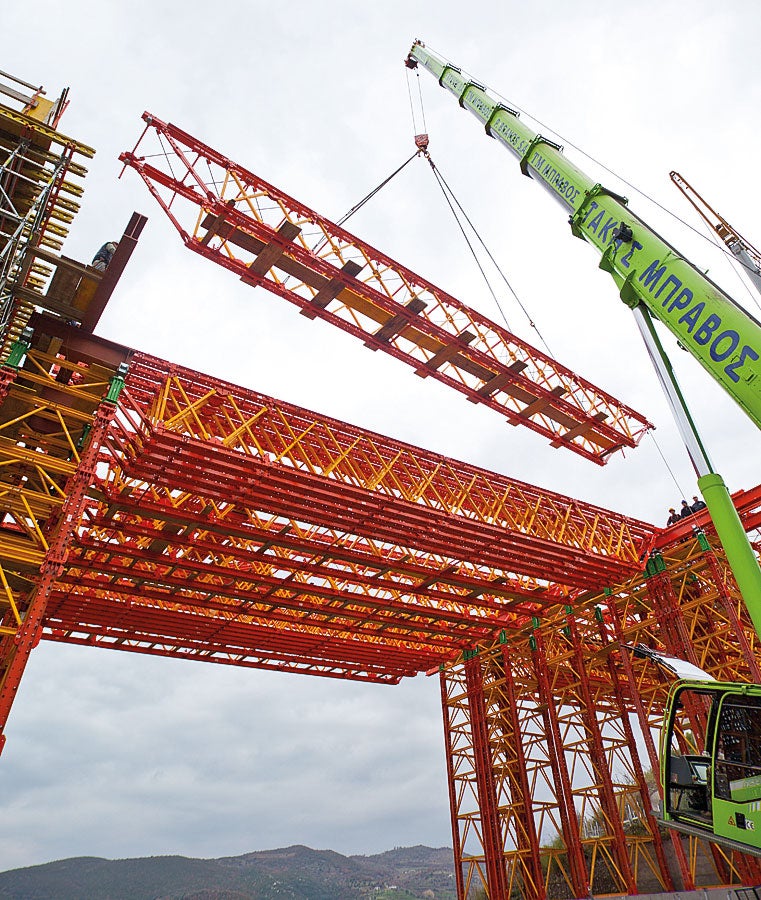

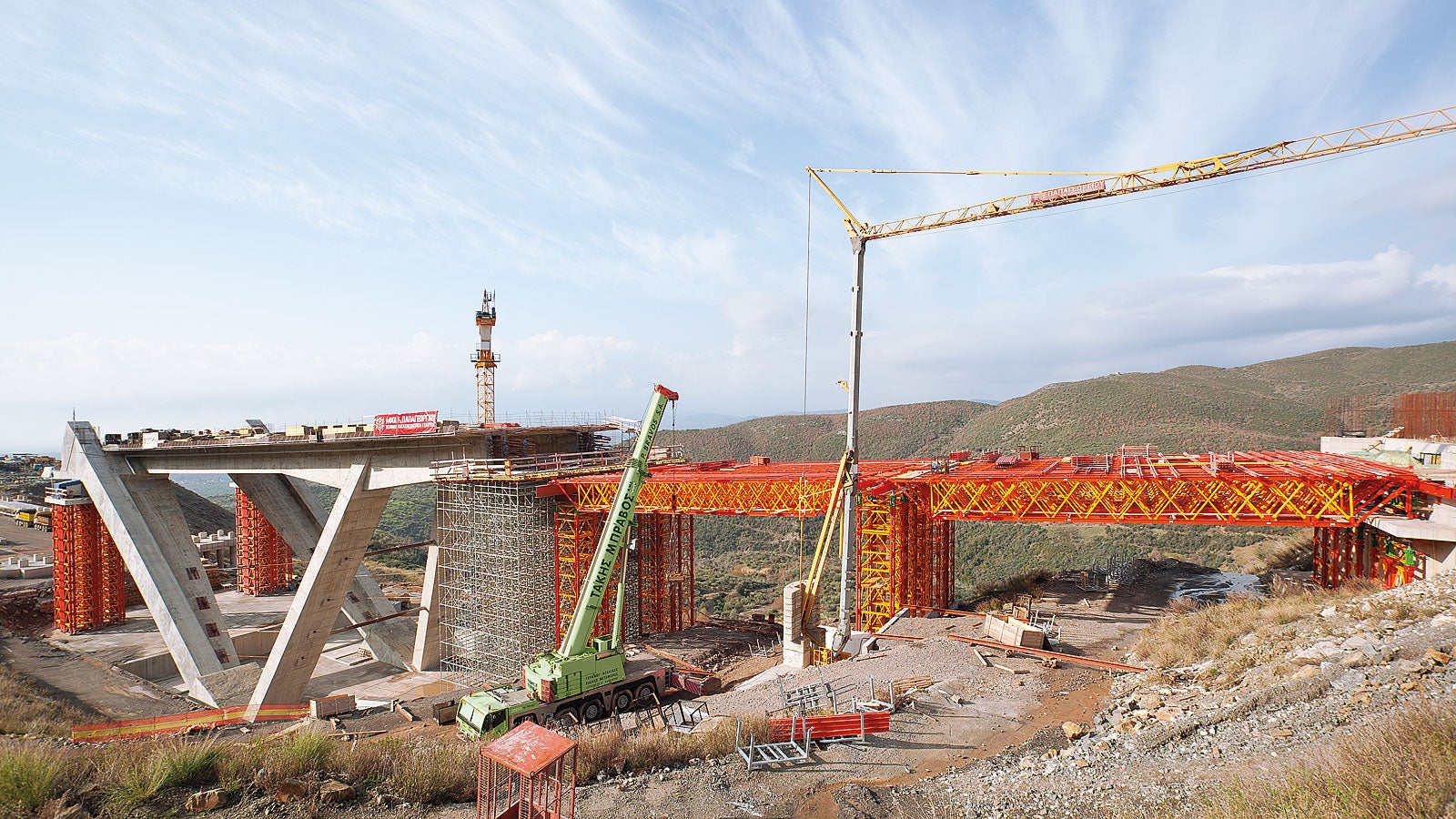

VRB Δικτύωμα Βαρέως Τύπου
Το σύστημα αποτελείται από διαφορετικά βελτιστοποιημένα πλαίσια ως προς τα διαφορετικά φορτία και μήκη, τα οποία έχουν συνεχώς την δυνατότητα να διαμορφώσουν κάθε άνοιγμα με τον αντίστοιχο συνδυασμό.
Διάκριση γίνεται μεταξύ των
Φέροντα Πλαίσια
για μεταφορά των φορτίων στους πύργους υποστύλωσης βαρέως τύπου
Σύνδεσμος πλαισίου
για υψηλότερες δυνάμεις διάτμησης κοντά στην στήριξη καθώς επίσης και για χρήση σε ενδιάμεσες στηρίξεις και συνδέσεις
Τυποποιημένο Πλαίσιο
για χρήση στο μεσαίο άνοιγμα
Τυποποιημένη και κεντρική σύνδεση οριζόντιων και κατακόρυφων στοιχείων καθιστούν δυνατή την βέλτιστη αξιοποίηση της φέρουσας ικανότητας και οδηγούν στην αποδοτική εισροή υλικών.
Το σύστημα PERI UP modular scaffold χρησιμοποιείται για την διασφάλιση ασφαλούς πρόσβασης σε ολόκληρο το άνοιγμα.
Τεχνικές Λεπτομέρειες
- Βελτιστοποιημένο για ανοίγματα έως 40 m
- Ικανότητα σε ροπή κάμψης 3.000 kNm
- Αντιστάθμιση της διαμήκους κλίσης και της εγκάρσιας πτώσης
- Συνεχής υλοποίηση κάθε ανοίγματος
- Αντιστάθμιση ανοχής της θέσης αντιστήριξης με το επανατοποθετούμενο έδρανο/ρουλεμάν
- Υλοποίηση της αντιστήριξης λοξής γωνίας μέσω των εγκάρσιων γωνιών
